用于精密光学的高精度自由曲面的聚合物光学元件。

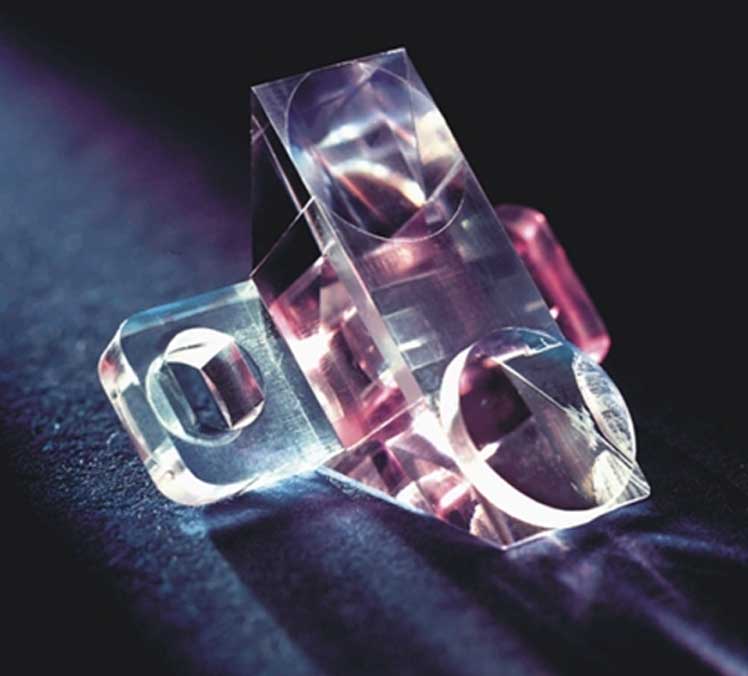

业纳可生产非旋转对称的聚合物光学元件。这些光学元件设计紧凑,可助您显着改善应用。

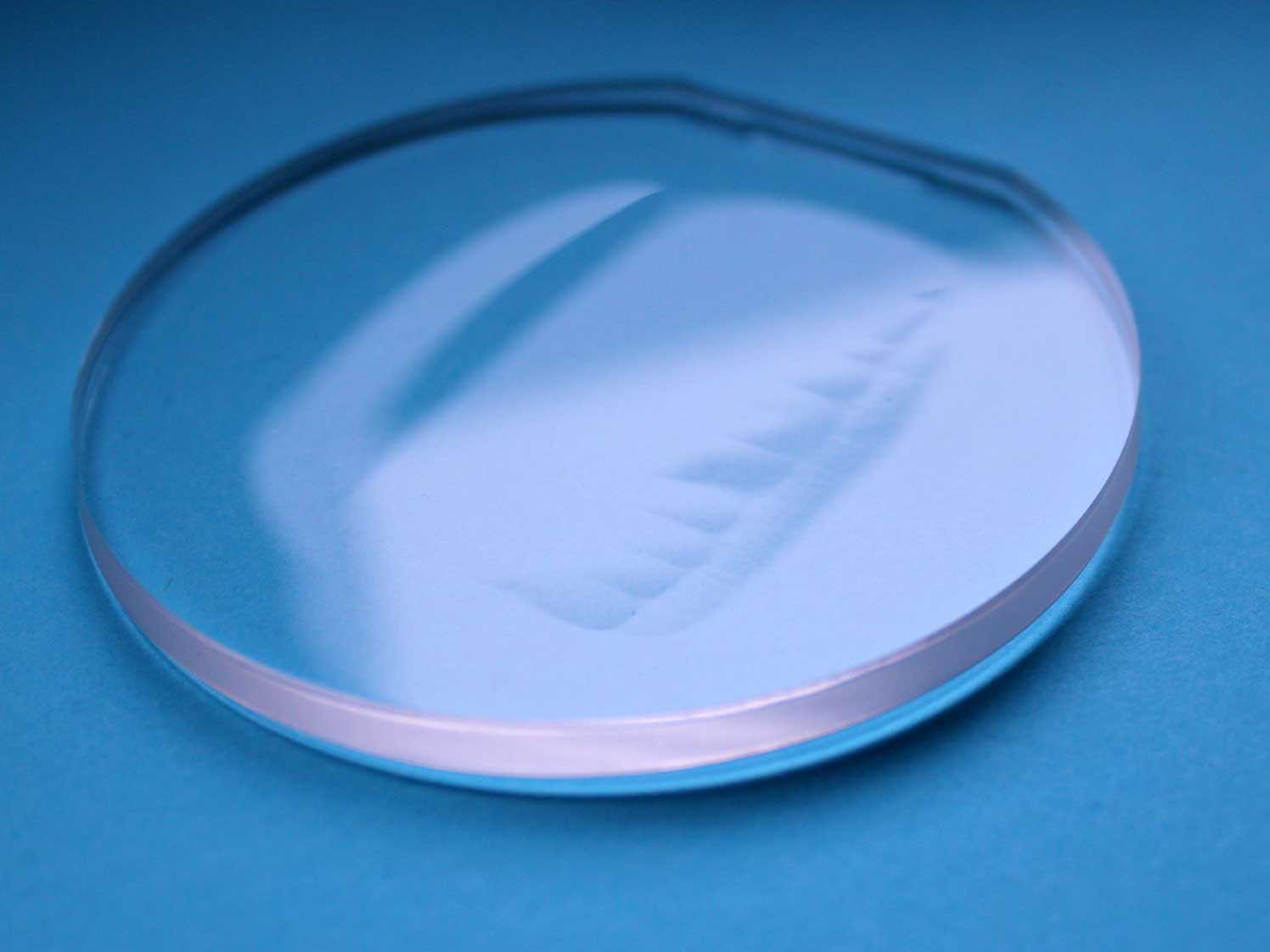

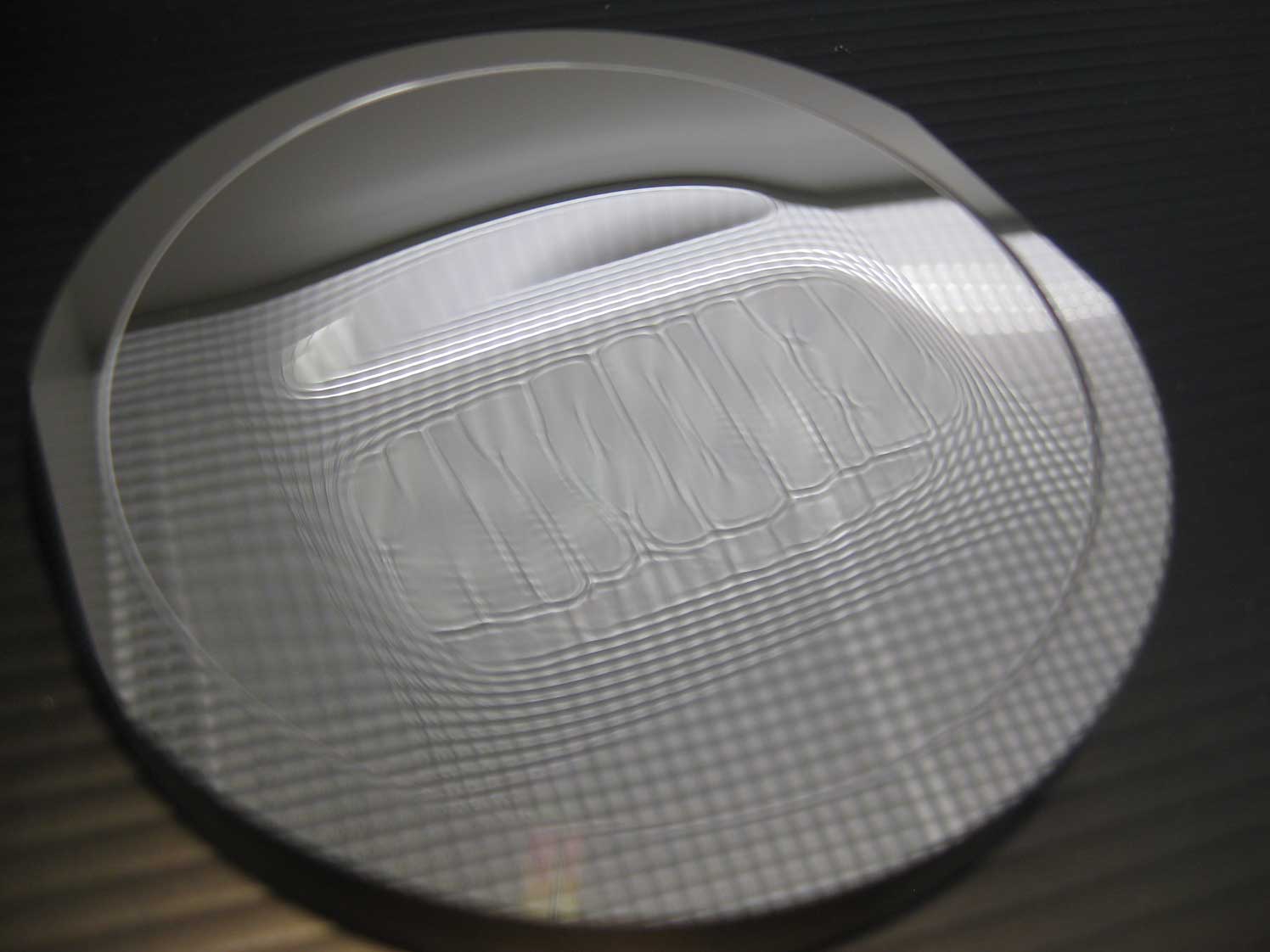

自由曲面光学元件不是旋转对称的,可用于光束准直光束形成成像复杂的光扩散等。例如,自由曲面透镜可以组合和成形平行光射线,以在一个图像平面上投射标志。

光学元件具有不对称的特性。为了确保使用超精密车床完成这些光学元件的精密加工,在整个工艺链中需要专业知识。而业纳拥有的专业知识,负责从设计阶段 到系统集成的自由曲面光学项目。

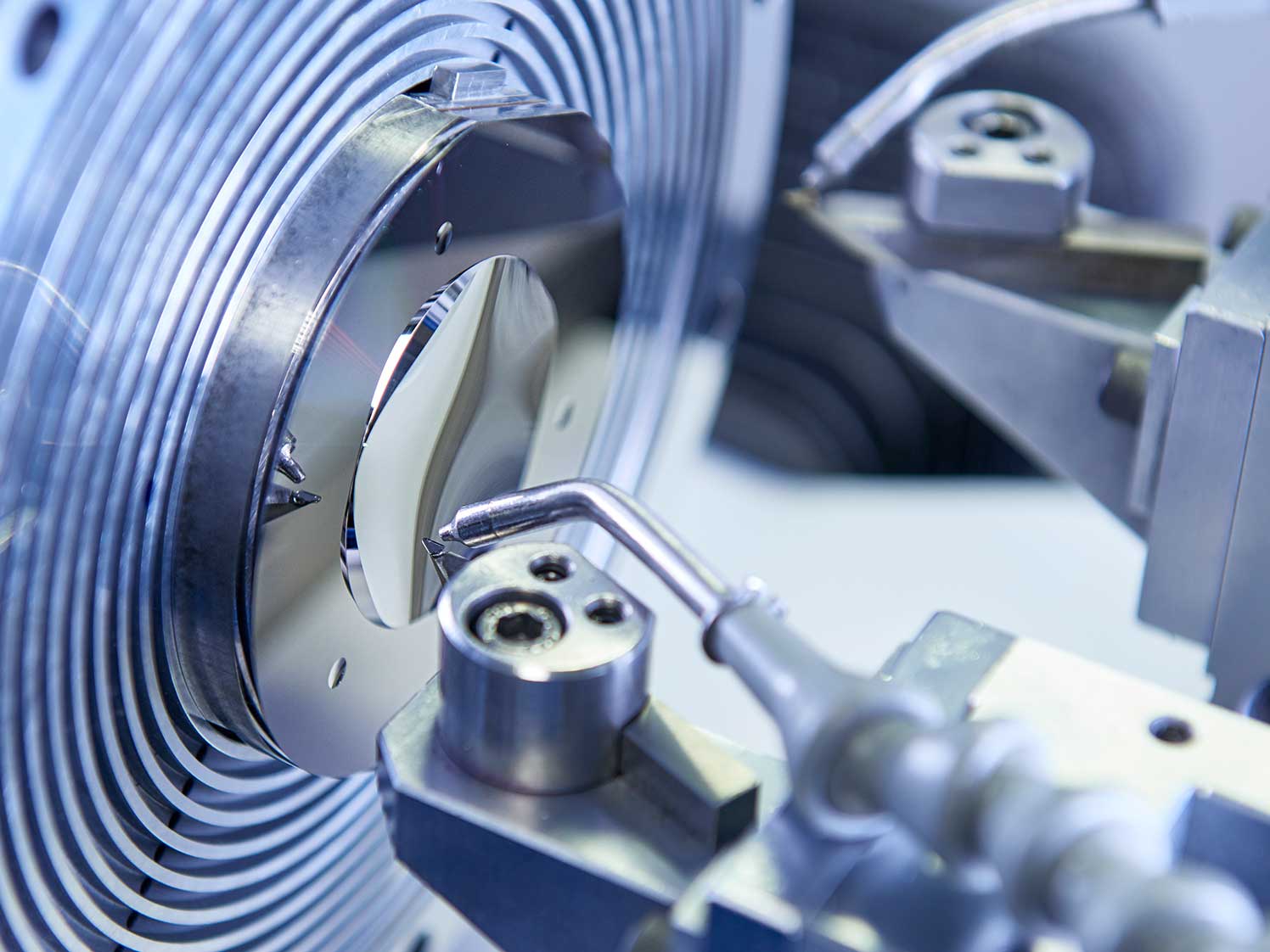

凭借我们的慢刀伺服技术,我们可以生产直径范围从1至350mm 的自由曲面光学元件。我们采用经改进的金刚石车削程序,该程序使用受控旋转轴以及两个线性轴。自由曲面光学元件的非旋转对称部分通过工具朝向光轴的动态运动来实现。

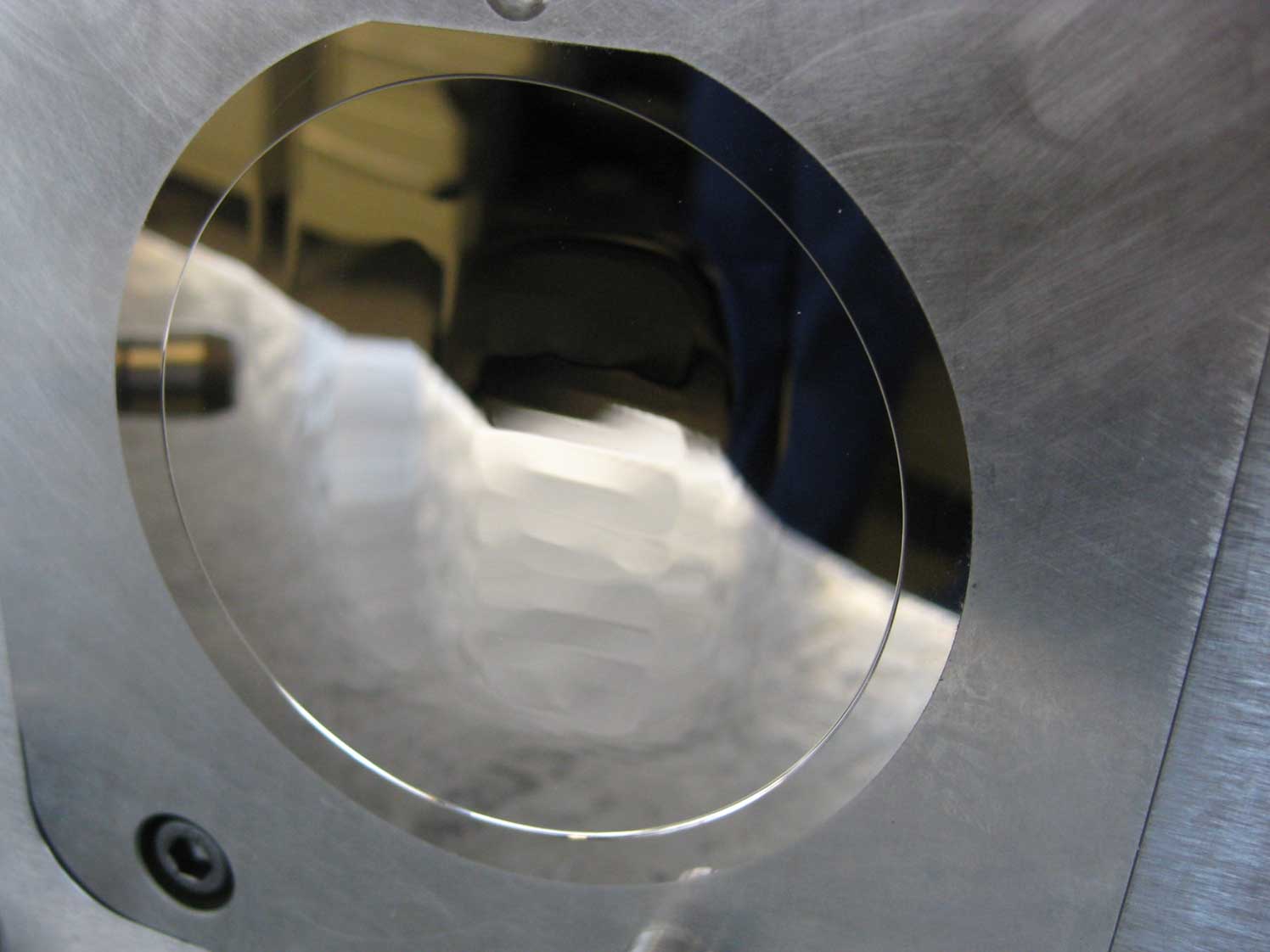

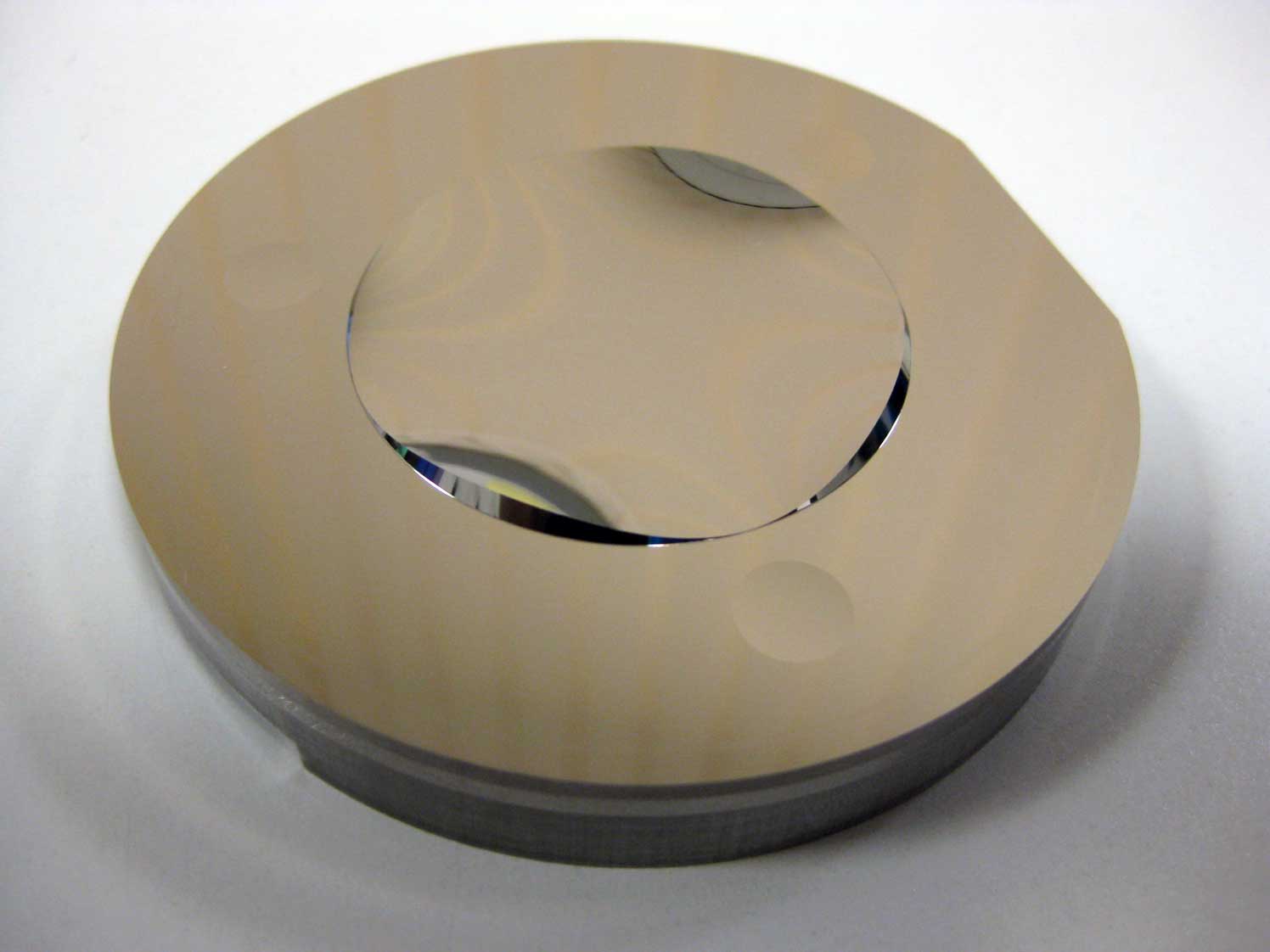

这一工艺是聚合物(PMMA,ZEONEX,PC,PS)和金属(镍-磷,铝,铜,黄铜)的金刚石加工法的理想选择。我们可根据特定的应用程序,生产各种形状的自由曲面光学元件。

优点

  • 尺寸精确性:得益于金刚石工具的超精密技术
  • 紧凑:更大的曲面可节省空间,减少需集成的组件
  • 节能:尽管光学平面更少,但其光学性能保持不变甚至更好
  • 精密:达到小于5 nm(Ra—算术平均粗糙度)的粗糙度和小于1 µm (峰谷)的外形偏差­
  • 专业知识:业纳拥有整个工艺链的专业知识

应用领域

  • 汽车行业:平视显示器(HUDs)
  • 照明和能源:创新的LED照明光学
  • 医疗技术:头戴式显示器(HMDs),显微镜阿尔瓦雷斯(Alvarez)元件
  • 传感器系统:创新的测量系统,摄像系统的自由曲面光学元件
  • 机器视觉:地理距离测量
