在生产的所有阶段使用具有高的点密度和准确性的光学3D测量技术

使用光学测量技术

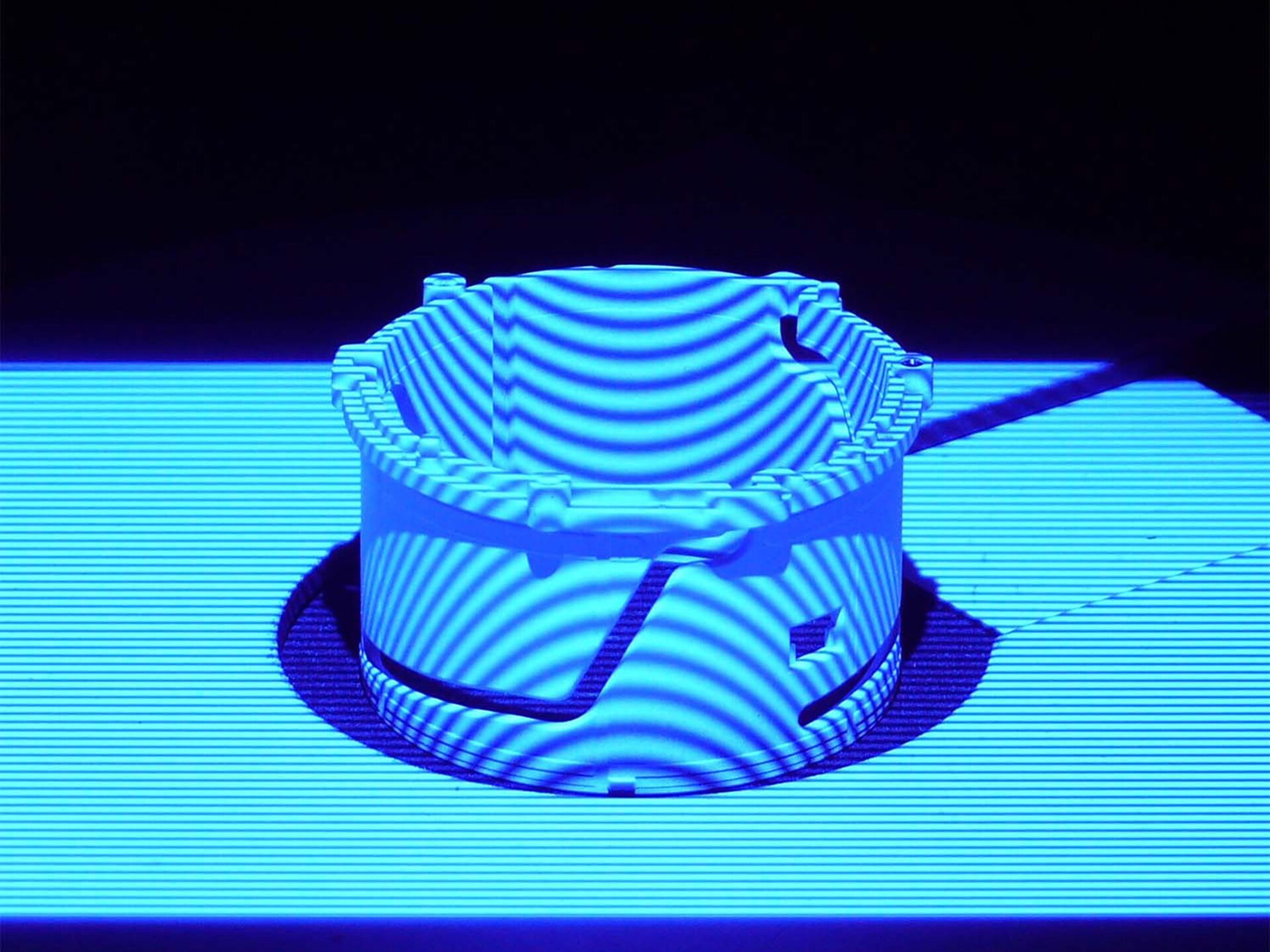

我们为您提供工业光学3D扫描仪,基于条纹投影的原理,实现高精度自动化检测工件。FLEX-3A产品系列拥有广泛的应用领域,从常规的来料控制、模具制造到首样检测、生产放行以及直接在生产车间中对工件进行的自动检测。

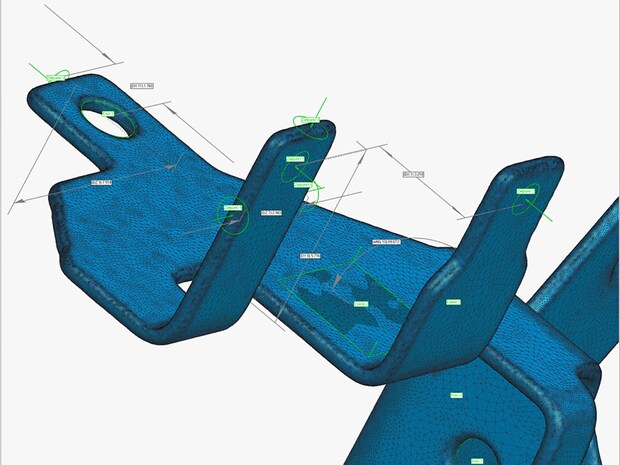

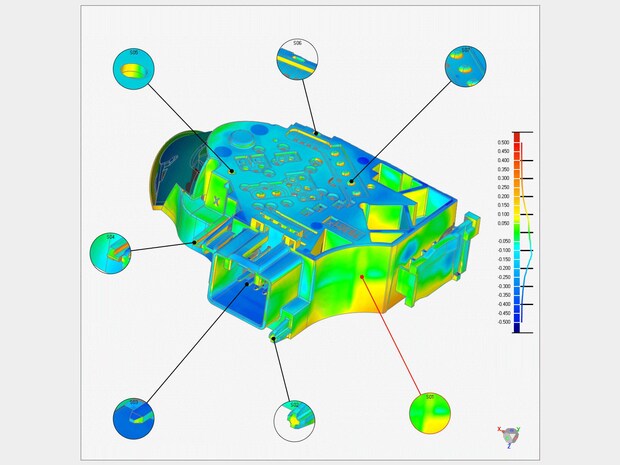

高分辨率点云可以直接和CAD数模进行比对,或者进行尺寸以及形位公差的评价。测量目标的点间距小至5µm、使用虚拟靶点并搭载特有的参考相机进行空间多角度照片的定位,使得FLEX-3A尤其适用于高精度复杂小工件的自动化3D检测。同时,特别为复杂小工件自动化3D检测提供多样化的解决方案,也是FLEX-3A的独特卖点。
高分辨率点云可以直接和CAD数模进行比对,或者进行尺寸以及形位公差的评价。测量目标的点间距小至5µm、使用虚拟靶点并搭载特有的参考相机进行空间多角度照片的定位,使得FLEX-3A尤其适用于高精度复杂小工件的自动化3D检测。同时,特别为复杂小工件自动化3D检测提供多样化的解决方案,也是FLEX-3A的独特卖点。
光学3D测量技术概况
针对您的需求找到适合的产品
用于自动化检测的光学3D扫描仪
3D扫描仪产品系列FLEX-3A 适用于多种自动化需求,从首样检测、原型测试,到生产中的抽样检测.

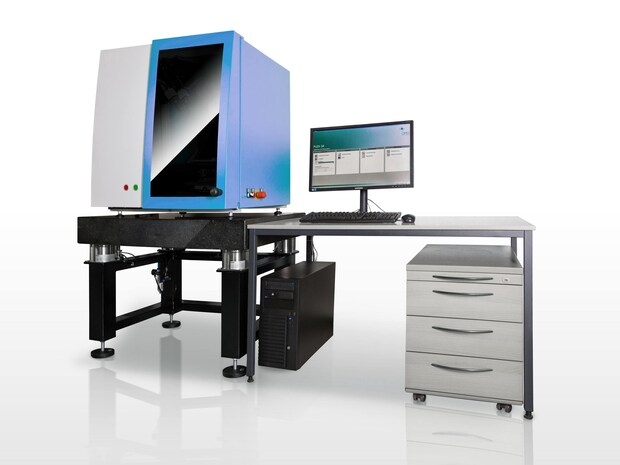

FLEX-3A
产品具有封闭的测量空间设计,系统的校准在正常的测量环境中有效时间长,全景数据扫描、计算和评价皆由自动化过程实现,这保证了设备无论在实验室环境还是车间环境都可以稳定地运行。

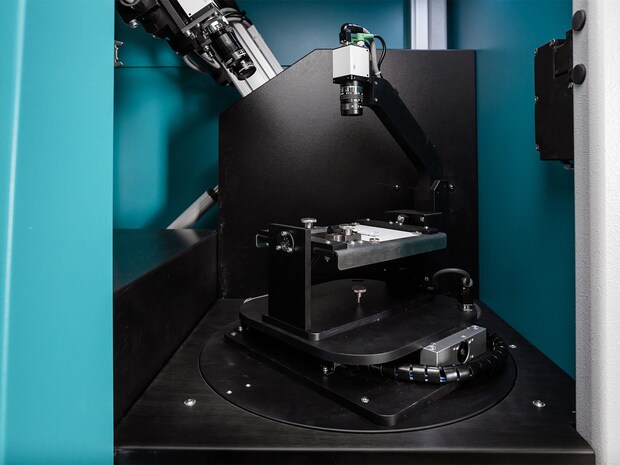

设备依靠与测量对象保持相对静止的参考定位相机,自动拟合所有不同角度的拍照数据并进行自动的摄影测量3D数据拟合。
设备可以按需选配标准的机动轴来补充运动行程。
优势
- 小至20毫米的小测量视场
- 500万像素到1200万像素的立体相机分辨率
- 模块化更换测量视场
- 高精度的测量结果
- 无需贴点的多角度拍照
- 使用蓝光照明的数字投影
- 自动化数据捕捉及评价
- 电机控制的测量对象及相机运动
- 可以添加模块化激动轴拓展硬件运动范围
- 全自动的相机校准过程
- 灵活建立测量计划

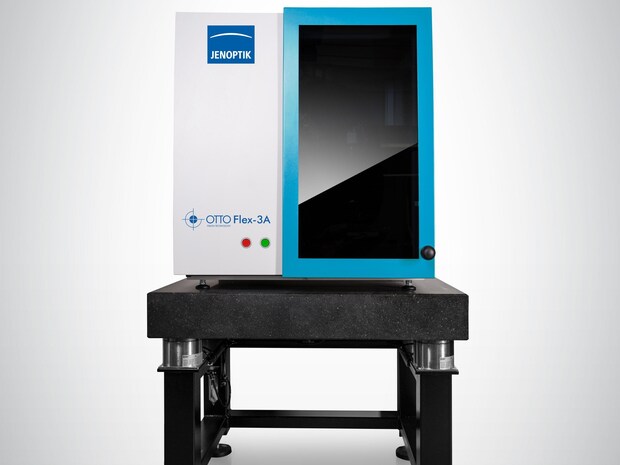

- 封闭的工业外壳
- 减震
- 测量原理:三角测量、条纹投影、拍照测量
光学3D扫描仪概况
规格 | FLEX-3A/12M | FLEX-3A/5M |
---|---|---|
可用的测量视场 | 20毫米到210毫米 | 20毫米到230毫米 |
相机分辨率 | 1200万像素 | 500万像素 |
测量点间距 | 5µm - 50µm | 8µm - 90µm |
大小 (长x宽x高) | 855mm x 854mm x 930mm | 855mm x 854mm x 930mm |
重量 | 大约 145kg | 大约 145kg |
操作系统 | Windows 10 | Windows 10 |
供电 | 230V / 50Hz / 5A | 230V / 50Hz / 5A |
可选 | 气动减震台 | 气动减震台 |
拍照时间 | < 2s | < 2s |
为工业特定领域及客户特定的需求提供多样化的3D技术应用拓展

通过使用两个附加运动轴实现自动化过程
除了标准的测量设备以外,我们还提供针对工业特定场景以及符合客户定制化需求的全套自动化解决方案
我们会帮助您将光学3D扫描测量技术集成到您的生产工作环境当中
- 附加的运动轴(例如:测量目标的旋转、线性轴向位移)
- 根据测量对象特点订制适合的夹具
- 与机器人配合进行自动上下料
- 工件上料自动化
- 生产线集成一体化
- 可与多种工业测量评价软件结合使用
- 针对2D和3D测量需求的结合解决方案
- 完善抽样检测/常规检测自动化过程
使用匹配的软件时会得到直观的用户交互界面以及自动化流程
光学3D测量技术 FLEX-MAN

FLEX-MAN软件
无需贴点的3D数字化过程
- 使用高分辨率的立体相机进行快速的三角面片化处理
- 条纹投影过程将表面的数据生成提高到子像素精度级别
- 全自动的相机校准过程
- 使用一个或多个参考定位相机来生成虚拟靶点
- 全自动优化靶点数量及分布
可追溯的测试精度
- 按照VDI 2634第二部分进行设备验收
- 更换镜头后简便快捷的自动重新校准
- 校准监控
- 在进行重新校准时软件的操作界面上有清晰易懂的步骤提示与指导
简洁、直观的操作
- 从不同角度自动采集信息
- 使用标准的测量计划进行预配置
- 能够自由添加需要的测量计划
- 按照测量任务的内容方便快捷地设置测量位置、拍照参数或自动化过程
个性化的自动化可能性
- 操作人员可以通过一键式操作开启测量任务
- 支持自动化扫描和测量多个检测工件
- 支持手动、半自动以及全自动测量过程
- 基于宏语言的多步点云优化功能
- 为用户准备了将数据传输到统计学软件的接口
模块化
- 使用即插即用的附加机动轴增加运动轨迹
- 与多种软件评价包集成并实现远程操控
